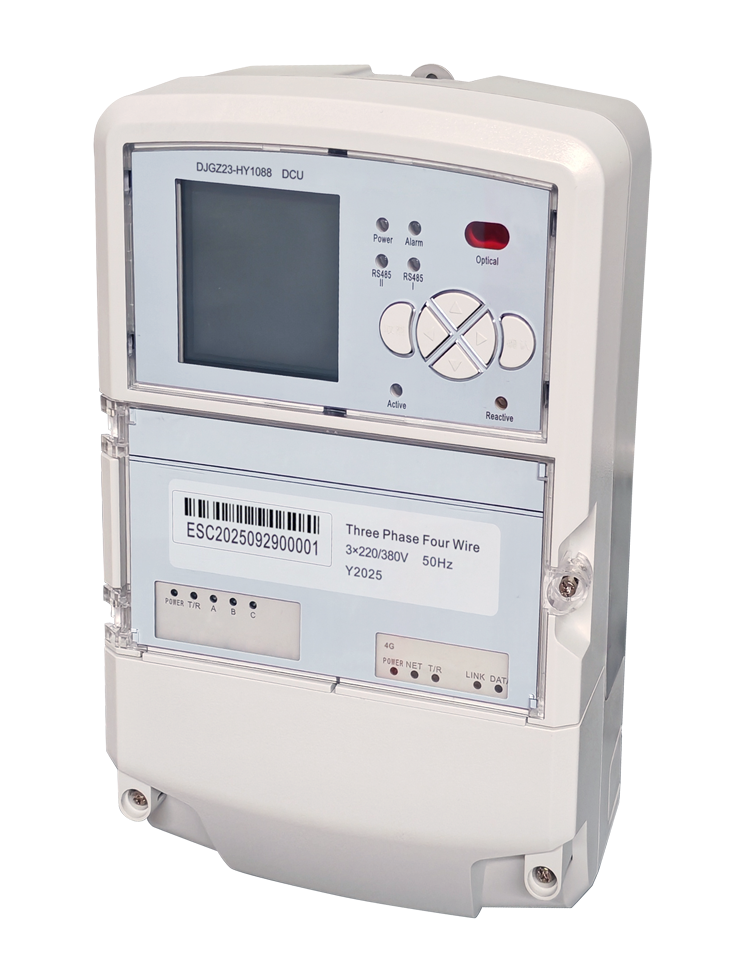

智能电表集中器

描述
智能电表集中器

描述

集中器是低压电力线载波电能表读取系统中的关键设备。下行通道具有低压电力线载波和RS485串行通信通道。它可以通过载波通道自动复制并存储智能仪器,数据采集模块以及其他各种载波设备电源的各种载波通信功能,并且可以通过RS485通道外485电能表进行数据采集;还可以通过与主机或手持设备的上行通道数据交互,其上行通道使用公共网络,支持客户端和服务器两种通讯模式,并采用模块化设计,可以通过更换通讯模块直接改变通讯模式。
它符合IEC的相关标准,国家电网电力信息采集系统的主站与集中器之间的通信协议以及国家电网的相关技术条件和类型规格。


功能特点
1.事件记录数据
电能表数据收集:终端可以实时收集指定电能表的相应数据项。
2.数据管理与存储
事件记录数据:由集中器和电能表记录的事件记录数据。
自动补充读数,对于在指定时间内未读取数据的电能表,集中器应具有自动补充读数功能。
电能表的数据会根据主站设置的电能表读取方案自动收集。
实时和当前数据:生成和存储实时和当前数据。
历史每日日期:终端收集的数据将在一天结束时(第二天午夜)形成各种历史日期数据,并保留最近62天的数据。
历史月度数据:终端收集的数据将在月末(月末(月末))生成各种历史月度数据,并保留月度数据在过去的12个月中。
搜索电能表:支持搜索电能表功能。
报告电能表事件:终端监控电能表的运行状况,电能表开盖记录,电能表接线端子开盖记录,电能表跳闸事件,电能表关闭,电能表复位事件,等等,根据事件日志和异常数据的要求及时记录。
3.参数设置和查询
当前时间读取和同步时间:终端应能够接收主站或本地手持设备的时钟呼叫和定时命令。计时误差不得超过5s。终端时钟在24小时内的运行时间误差小于0.5 s。断电后,时钟保持正常工作。本地频道可以将时间广播到系统中的电能表。
终端参数设置和查询:终端可以通过主站和手持设备设置和查询终端文件,通讯地址,终端配置和配置参数,通讯参数等。
4.数据传输
与主站通讯:
1.根据主站命令的要求,终端定期或随机向主站发送各种信息,例如终端收集和存储的功率,最大需求,功率指示和状态量等。
2.与主站的通信协议符合Q / GDW 1376.1-2013电力用户用电信息采集系统的通信协议:主站与采集终端之间的通信协议。
3.终端有流量控制措施。
与电能表通讯:终端与电能表通讯,并按照设定的复制间隔复制并存储电能表的数据。可以接受主站的数据转发命令,电能表的数据可以通过远程通道直接发送到主站。
5.本地功能
本地状态指示:具有电源,工作状态,通讯状态等指示灯。
用户数据界面:终端具有本地维护界面,可用于终端参数设置,软件升级等。本地用户界面可提供用户数据服务功能。
6.端子维护
自检,异常记录:终端可以自动进行自检,发现异常设备应具有事件记录和报警功能。
终端初始化:终端接收到主站发出的初始化命令后,分别对硬件,参数区和数据区进行初始化。参数区域被设置为默认值,数据区域被重置。
远程升级:
1.软件升级:可以通过远程通讯渠道在线升级终端软件。
2.断点续传:终端下载远程软件时,终端软件具有断点续传能力。
3.终端版本信息:终端可以通过本地显示或远程呼叫测试查询终端版本信息。
4.流量统计:终端可以统计与主站的通信流量。
模块信息:终端可以读取和存储无线公网通信模块的型号,版本,ICCID,信号强度等信息。
终端可以读取和存储本地通信模块供应商,型号和软件版本信息
7.接地电阻能力
集中器的电源由有效接地系统或三相四线配电网络中性点接地系统电源供电,在接地故障和相对过电压的情况下为10%,在两个相对电压均未接地的情况下为1.9 标称电压的倍数; 在这种情况下,集中器将不会损坏。 电源恢复正常后,集中器将正常工作,并且数据将不会更改。
